TE322 - Teräksen kuumeneminen palossa Teräsrakenteen palomitoituksen suunnittelussa on välttämätöntä tietää, miten kuumaksi teräs tulipalossa kuumenee. Luennon ensimmäisellä videolla tarkastellaan palosuojaamattoman profiilin kuumenemista.
VIDEO Tosiella videolla tarkastellaan palosuojatun poikkileikkauksen kuumenemista.
Kolmannen videon aiheena on palosuojamaalilla suojatun poikkileikkauksen kuumeneminen , joka poikkeaa hieman edellä opitusta.
Harjoitustehtävä 1 Rakennesuunnittelija on määrittänyt pilarin (profiili HEB 240) kriittiseksi lämpötilaksi nurjahduksessa θcr = 650 ⁰C. Pilarin paloluokka on R30.
Laske pilarin suunnittelulämpötila standardipalossa. Voidaanko pilari jättää palosuojaamatta?
Tarkastusautomaatti Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

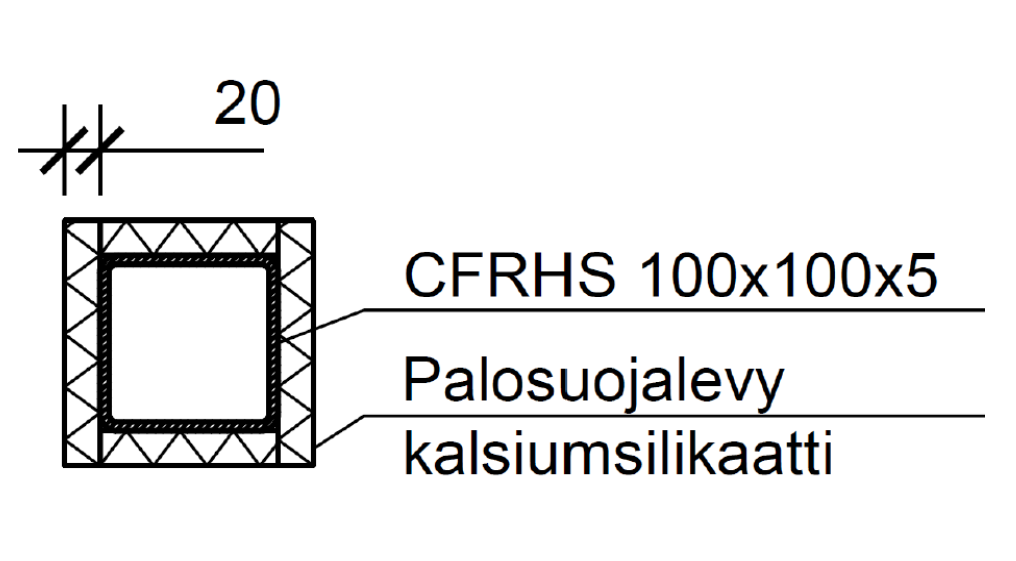

Malliratkaisu Harjoitustehtävä 2 Kuvan putkipalkki on palosuojattu 20mm kalsiumsilikaattilevyllä. Laske putkipalkin lämpötila 30 minuutin standardipalossa.
Tarkastusautomaatti Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

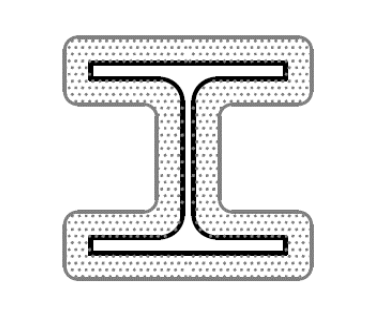

Malliratkaisu Harjoitustehtävä 3 Laske, miten paksu vermikuliittiruiskutus tarvitaan HEA 200:n suojaamiseen R60-luokassa, kun profiilin kriittinen lämpötila on 425 °C.
Tarkastusautomaatti Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.
Malliratkaisu
