TE321 - Palomitotksen kulku ja kuormitusyhdiselmät palossa

Teräsrakenteen palomitoitustehtävä koostuu yleensä useista osatehtävistä: kuormien laskenta palotilanteen varmuusluvuilla, rakenteen kuumenemistarkastelu ja maksimilämpötilan selvittäminen, sekä kuuman teräsrakenteen kestävyyden lujuusopillinen tarkastelu.

Luennon ensimmäisellä videolla tarkastellaan palomitoituksen kulkua eri suunnittelutilatneissa - halutaanko esim. selvittää rakenteen kestävyys, kun profiili ja palosuojaus on ennalta määrätty, vaiko sittenkin tutkia mikä on riittävä palosuojauksen paksuus rakenteelle, jonka kuormat tiedetään.

Tosiella videolla selkiytetään paljon hämmennystä aiheuttavaa kriittisen lämpötilan käsitettä.

Kolmannen videon aiheena on palotilanteen kuormitusyhdistelmät, ja kuormien laskeminen tulipalossa.

Kirjaudu sisään nähdäksesi videoluennon.

Harjoitustehtävä 1

tutorial picture

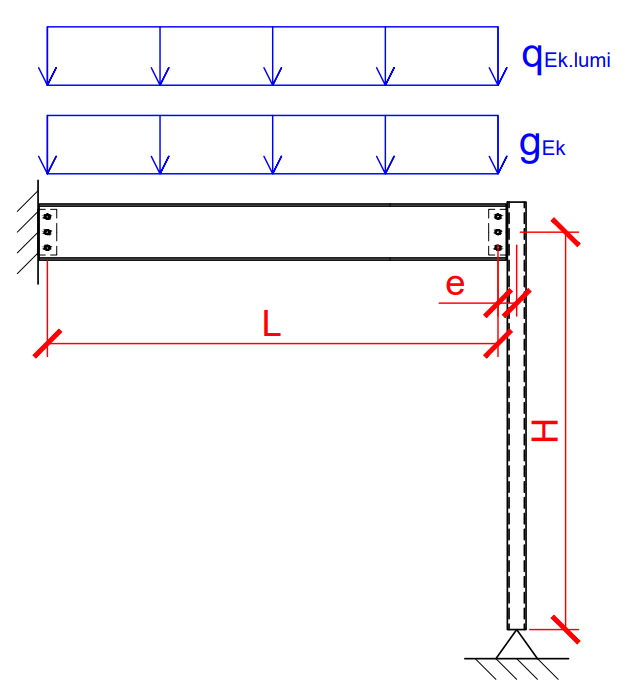

Kuvan palkkiin (L = 5,4 m) kohdistuu viivakuormat gEk = 2,0 kN/m yläpohjan painosta, ja qEk,lumi = 3,8 kN/m lumikuormasta, joka on määräytynyt perusarvon sk = 2,4 kN/m2 mukaan.

Laske pilarin suunnittelukuorma NEd,fi palotilanteen kuormitusyhdistelmässä.

Laske myös pilariin tuleva suurin taivutusmomentti palotilanteen kuormitusyhdistelmässä, kun pilari-palkkiliitos oletetaan niveleksi, ja kuorma tulee epäkeskisesti mitan e = 180 mm päässä pilarin neutraaliakselilta. Pilarin pituus on H = 3,2 m.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

Harjoitustehtävä 2

tutorial picture

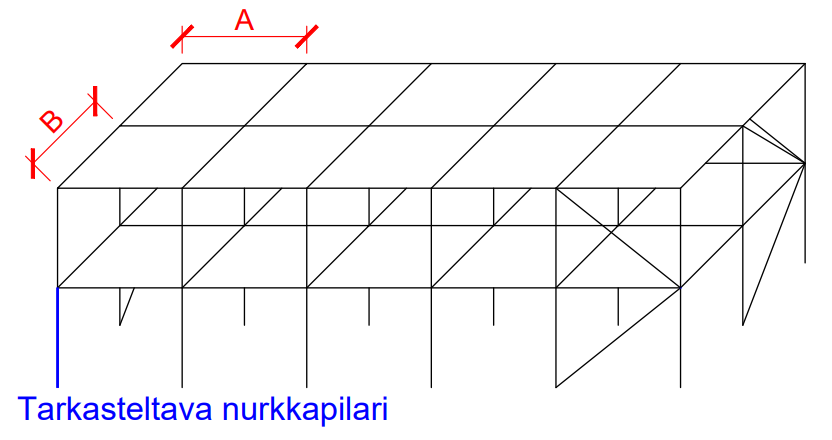

Kuvan rakennuksen betoniset välipohjarakenteet painavat keskimäärin gEk,VP = 5,0 kN/m2 ja kevyemmät teräksiset yläpohjarakenteet gEk,YP = 1,0 kN/m2. Katolla vaikuttaa lumikuorma, joka saadaan lumikuorman perusarvosta (maassa) sk = 2,2 kN/m2, ja välipohjalla kuormaluokan A hyötykuorma qEk,lk.A = 2,0 /m2.

Laske alemman kerroksen nurkkapilarin isoin suunnittelukuorma NEd,fi palotilanteen (pahimmassa) kuormitusyhdistelmässä.

Kuvaan merkityt mitat ovat A = 4,0 m ja B = 6,0 m.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
