ME103 - Teräsrakenteet 1 - Luento 3

Luento 3: Normaalivoiman, taivutuksen ja leikkausvoiman yhteistvaikutukset teräspoikkileikkauksessa.

Ensimmäisellä videolla tarkastellaan yhdistettyä normaalivoimaa ja taivutusmomenttia (N-M -yhteisvaikutus) lujuusopin näkökulmasta, ja poikkileikkausluokka 3:n osalta myös Eurokoodi 3:n mitoituskaavoilla.

Muista kuitenkin, että lujuusperustaisen yhteisvaikutuksen lisäksi on lähes aina tarkistettava myös stabiilisuusperustaiset yhteisvaikutukset. Niitä ei käsitellä vielä tällä luennolla, vaan Metropolian Teräs 1 -kurssin luennolla 8.

Kirjaudu sisään nähdäksesi videoluennon.

Toisella videolla jatketaan yhdistetyn normaalivoiman ja taivutusmomentin tarkastelua (N-M -yhteisvaikutus): perehdytään plastiseen tilanteeseen poikkileikkausluokissa 1-2.

Kirjaudu sisään nähdäksesi videoluennon.

Kolmannella videolla otetaan mukaan leikkausvoiman vaikutus yhteisvaikutustarkasteluihin (M-V -yhteisvaikutukset).

Kirjaudu sisään nähdäksesi videoluennon.

Neljännellä videolla opitaan viimein yhdistämään kaikki tällä luennolla opitut yhteisvaikutustarkastukset (N-M-V -yhteisvaikutukset) eurokoodin mitoitustarkasteluissa poikkileikkausluokissa 1-3.

Kirjaudu sisään nähdäksesi videoluennon.
Erittäin hyödyllistä lisälukemista luennon 3 aihepiiristä:
  • EN1993-1-1:2005 luku 6.2.8 ja 6.2.9
  • Hitsatut profiilit -käsikirjan luku 2.10.
    • Melko hyödyllistä lisälukemista:
  • TRY:n oppikirja Teräsrakenteiden suunnittelu ja mitoitus, luvut 3.3.7. - 3.3.9.
  • Rakenneputket -käsikirja, luku 2.9

    • Harjoitustehtävä 1

    tutorial picture

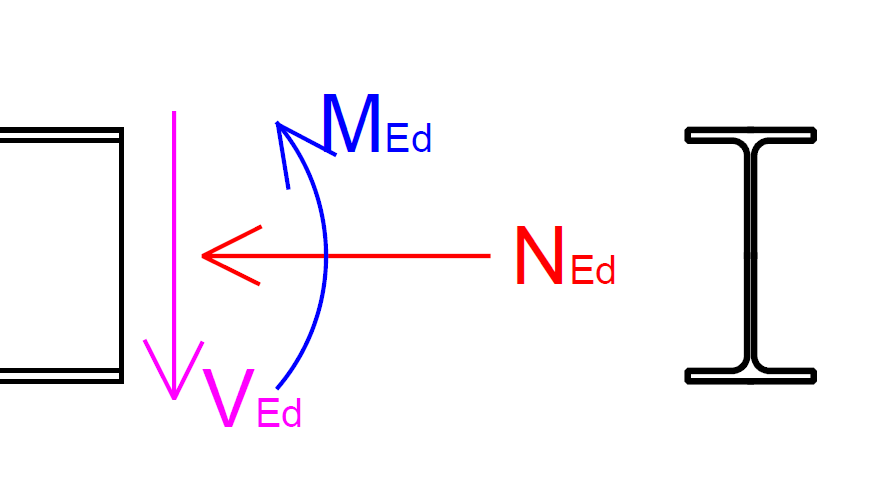

    IPE300-palkkiin (S355J2) kohdistuu kuvan mukaiset suunnitteluvoimasuureet NEd = 500 kN, MEd = 140 kNm ja VEd = 50 kN. Laske palkin kestävyys näiden voimasuureiden yhteisvaikutusta vastaan. Stabiilisuutta ei tarvitse tarkistaa (täydellinen nurjahdus- ja kiepahdustuenta).

    Voit käyttää hyväksi tiedon, että poikkileikkausluokka kuvan tilanteessa on 3 - tätä ei tarvitse tarkistaa erikseen.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 2

    tutorial picture

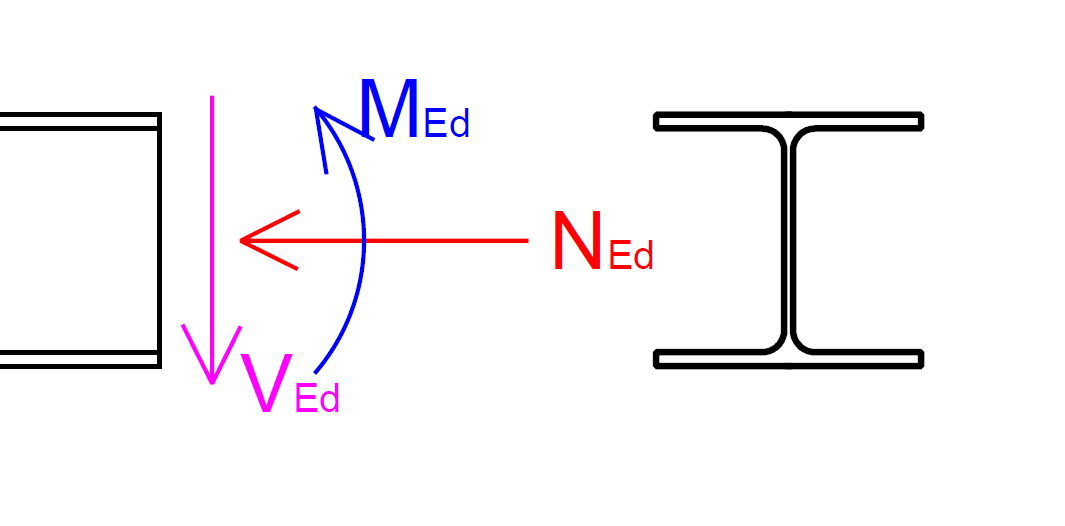

    HEA200-palkkiin (S355J2) kohdistuu kuvan mukaiset suunnitteluvoimasuureet NEd = 300 kN, MEd = 125 kNm ja VEd = 300 kN. Laske palkin kestävyys näiden voimasuureiden yhteisvaikutusta vastaan. Stabiilisuutta ei tarvitse tarkistaa (täydellinen nurjahdus- ja kiepahdustuenta). Muista tehdä tarkastelu oikeassa poikkileikkausluokassa.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 3

    tutorial picture

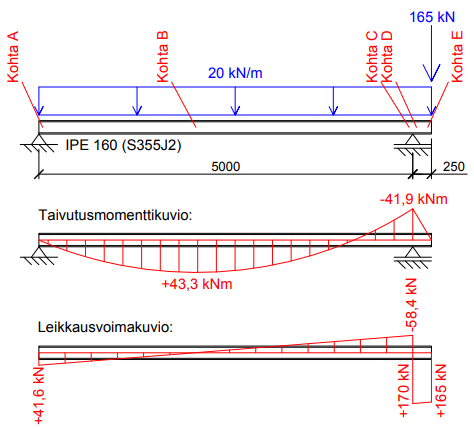

    (Vanha tenttitehtävä:) Kuvan palkki kuuluu taivutettuna poikkileikkausluokkaan 1. Kuormien suunnitteluarvot sekä niistä johtuva taivutusmomenttijakauma ja leikkausvoimajakauma on merkitty kuvaan. Vastaa kysymyksiin a-b.

    a) Missä kohdassa palkkia (kohta A…E) mielestäsi täytyy tarkistaa leikkauksen ja taivutuksen yhteisvaikutus? Älä tee laskelmia, vaan kirjoita pelkästään vastaus (kohta A…E) sekä lyhyt sanallinen perustelu (1-2 lausetta).

    b) Laske sauvan kestävyys leikkauksen ja taivutuksen yhteisvaikutukselle a-kysymyksessä valitsemassasi kohdassa.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
