ME102 - Teräsrakenteet 1 - Luento 2

Luento 2, osa A: Harjoitustyöohjeen esittely ja Perustietoa teräksestä

Käydään ensimmäisellä videolla läpi kurssin harjoitustyöohje, joka löytyy Oma-Metropoliasta. Harjoitustyö on pakollinen osa kurssin suoritusta, ja myös aika suuritöinen, joten sen tekeminen kannattaa aloittaa mahdollisimman aikaisin.

Kirjaudu sisään nähdäksesi videoluennon.

Toisen videon otsikko on perustietoa teräksestä. Video kuului ennen ensimmäiseen luentokertaan, mutta järjestystä on tänä vuonna muutettu hieman.

Kirjaudu sisään nähdäksesi videoluennon.

Luento 2, osa B: Teräspalkin taivutuskestävyys

Varsinaisen luennon ensimmäisellä videolla tarkastellaan taivutuksesta johtuvaa jännitystilaa teräspalkissa, opitaan EN1993-1-1:n mitoituskaavat taivutuskestävyydelle eri poikkileikkausluokissa sekä opitaan ymmärtämään, miksi eri poikkileikkausluokissa käytetään eri jännitysjakaumaan perustuvaa mitoitusta.

Kirjaudu sisään nähdäksesi videoluennon.

Toisella videolla kerrataan neliömomentin ja kimmoteorian mukaisen taivutusvastuksen laskenta, joita tarvitaan poikkileikkausluokka 3:n murtorajatilatarkasteluissa.

Kirjaudu sisään nähdäksesi videoluennon.

Kolmannella videolla kerrataan plastisen taivutusvastuksen ja plastisen taivutuskestävyyden laskenta, jotka ovat tarpeen poikkileikkausluokissa 1-2.

Kirjaudu sisään nähdäksesi videoluennon.
Erittäin hyödyllistä lisälukemista luennon 2 aihepiiristä:
  • EN1993-1-1:2005 luku 6.2.
    • Melko hyödyllistä lisälukemista:
  • TRY:n oppikirja Teräsrakenteiden suunnittelu ja mitoitus, luvut 3.3.1. - 3.3.5.
    • Jossain määrin hyödyllistä lisälukemista:
  • Hitsatut profiilit -käsikirjan luvut 2.6.-2.8.

    • Luennon 2 kotitehtävät

    Harjoitustehtävä 0

    tutorial picture

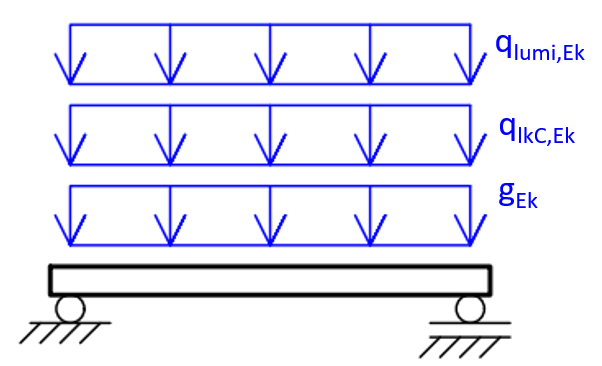

    Laske kattoterassin palkin (HEA 220, S355J2) taivutuskestävyys kaikissa kyseeseen tulevissa kuormitusyhdistelmissä. Kiepahdusta ei tarvitse tällä kertaa tarkistaa, vaan palkki on ”täydellisesti” kiepahdustuettu.

    Palkin jänneväli L = 8,0 m, ja seuraamusluokka on CC2. Palkkiin kohdistuu (viivakuormana) lumikuorma qlumi,Ek = 6 kN/m, luokan C hyötykuorma qlkC,Ek = 9 kN/m, sekä terassin rakenteiden oma paino gEk = 4 kN/m.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 1

    tutorial picture

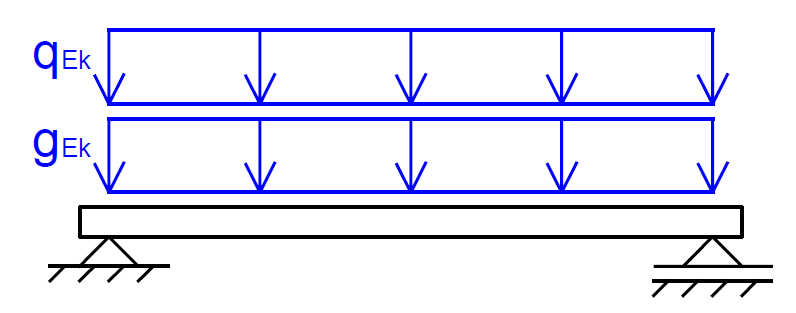

    Yhden akselin suhteen symmetriseen WI-palkkiin WI 500-8-15x300-15x450 (S355J2) kohdistuu kuvan mukaiset ominaiskuormat gEk = 13 kN/m ja qEk = 10 kN/m. Palkin jänneväli L = 10 m.

    Laske, kestääkö palkki kuormista johtuvan taivutuksen.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 2

    tutorial picture

    Kaksoissymmetriseen WI-palkkiin WI 500-8-20x250 (S355J2) kohdistuu kuvan mukaiset ominaiskuormat gEk = 13 kN/m ja qEk = 10 kN/m. Palkin jänneväli L = 10 m.

    Laske, kestääkö palkki kuormista johtuvan taivutuksen.

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 3

    tutorial picture

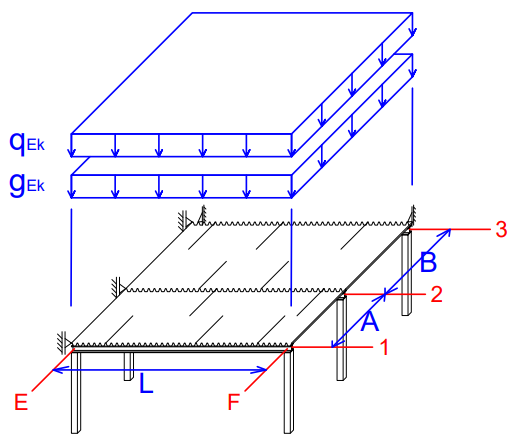

    Linjan 2 palkki (HEA 240, S355J2) kannattelee kantavan poimulevyn varaan tehtyä kattorakennetta. Palkin pituus L = 8,0 m, etummaisen poimulevykentän leveys A = 4,0 m ja takimmaisen poimulevykentän leveys B = 6,0 m.

    Katon lumikuorma qEk = 2,0 kN/m2 ja katon omapaino (poimulevy, eristeet + bitumikermi) gEk = 1,0 kN/m2.

    Laske palkin taivutuskestävyys, kun se on ”täydellisesti” kiepahdustuettu poimulevyn tiheällä ruuvikiinnityksellä palkin ylälaippaan. Kestääkö palkki annetut kuormat?

    Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
