TE242 - Sivusiirtyvän teräspilarin mitoitus

Tällä luennolla perehdytään sivusiirtyvän teräspilarin mitoitukseen.

Ensimmäinen video on johdanto sivusiirtyvän kehän mitoitusmenetelmiin M3 ja EM.

Toisella videolla perehdytään tarkemmin teräspilarin mitoitukseen menetelmällä M3, ja käydään läpi numeroilla laskettu laskuesimerkki tällä menetelmällä.

Kirjaudu sisään nähdäksesi videoluennon.

Kolmannella videolla perehdytään tarkemmin teräspilarin mitoitukseen menetelmällä EM, ja käydään läpi numeroilla laskettu laskuesimerkki tällä menetelmällä.

Kirjaudu sisään nähdäksesi videoluennon.

Harjoitustehtävä 1

tutorial picture

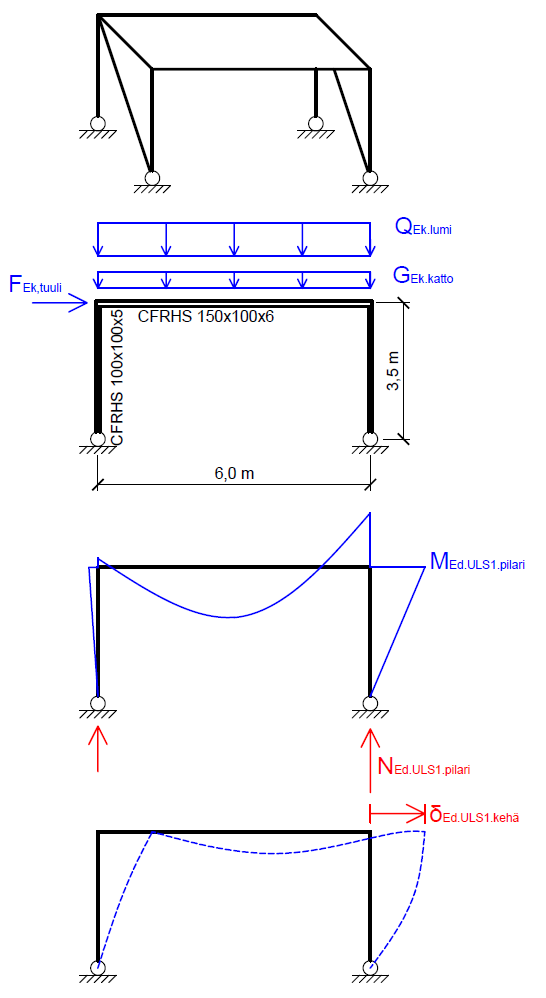

Kuvan pyöräkatos on jäykistetty lyhyiltä sivuilta vinositein sivusiirtymättömäksi, mutta pitkä sivu toimii jäykillä nurkkaliitoksilla jäyksitettynä sivusiirtyvänä portaalikehänä.

Laske pyöräkatoksen nurkkapilarin CFRHS 100x100x5 (S355J2H) kestävyys sivusiirtyvänä kuormitusyhdistelmässä ULS1, jossa tuulikuorma on määräävä ja lumikuorma toissijainen. Käytä menetelmää EM, eli ekvivalentin sauvan nurjahduspituuden määritystä.

Kaverisi Pekka on laskenut k.o. kuormayhdistelmän 1.kertaluvun voimasuureet elementtimenetelmällä sinulle valmiiksi, joten sinun ei tarvitse ratkaista niitä itse.

Pekan 1.kertaluvun teorialla laskemia suunnitteluarvoja:

  • NEd,ULS1,pilari = 14,1 kN
  • MEd,ULS1,pilari = 12,8 kNm
  • δEd,ULS1,kehä = 57,8 mm

    • Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

    Harjoitustehtävä 2

    tutorial picture

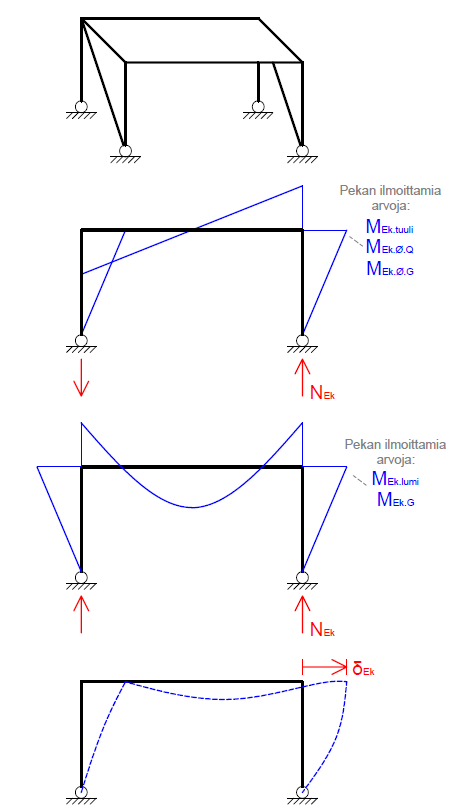

    Laske edellisen tehtävän pilari tarkemmalla menetelmällä "M3". Riittää, kun tarkistat kuormitusyhdistelmän ULS1, jossa tuuli on määräävä ja lumikuorma pinennetty arvolla ψ0 = 0,7.

    Kaverisi Pekka on laskenut kuormitustapausten 1.kertaluvun voimasuureet elementtimenetelmällä sinulle valmiiksi, joten sinun ei tarvitse ratkaista niitä itse. Laske αcr eurokoodin likimääräisellä kaavalla, sillä sitä Pekka ei osannut laskea ominaisarvoratkaisijalla.

    Pekan 1.kertaluvun teorialla laskemia karakteristisia arvoja eri kuormitustapauksille:

    Tuulikuormasta johtuvia voimasuureita:

  • NEk,tuuli = 1,31 kN
  • MEk,tuuli = 3,94 kNm
  • δEk,tuuli = 37,37 mm
    • Lumikuormasta johtuvia voimasuureita:
  • NEk,lumi = 9 kN
  • MEk,lumi = 4,98 kNm
  • δEk,lumi = 0 mm
    • Katon painosta johtuvia voimasuureita:
  • NEk,G = 2,25 kN
  • MEk,G = 1,25 kNm
  • δEk,G = 0 mm
    • Hyötykuormien lisävaakavoimasta:
  • NEk,φ,Q = 0,045 kN
  • MEk,φ,Q = 0,136 kNm
  • δEk,φ,Q = 1,294 mm
    • Rakenten painon lisävaakavoimasta:
  • NEk,φ,G = 0,011 kN
  • MEk,φ,G = 0,034 kNm
  • δEk,φ,G = 0,324 mm

    • Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
