ME211 - Teräsrakenteet 2 - Luento 11
Luento 11: Teräsristikot
Luennon ensimmäisessä osassa tarkastellaan teräsputkiristikkoa ja sen suunnittelua yleisesti, sekä ristikon sauvojen mitoittamista.
Luennon toisessa osassa keskitytään ristikkoliitoksiin, ja niiden mitoittamiseen putkipalkkikäsikirjan liitteen 11.3 taulukoiden avulla.
Kotitehtävä 9a

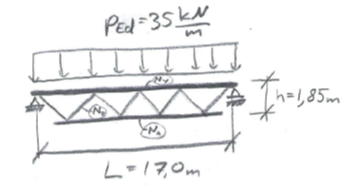

 | Laske tai arvioi jollakin sopivan yksinkertaisella menetelmällä alustavaa mitoitusta varten kuvan ristikon yläpaarteen (NY), alapaarteen (NA), sekä kuvaan merkityn puristetun diagonaalisauvan (ND) normaalivoimat. Ristikkoa ja liitoksia ei tarvitse mitoittaa tässä tehtävässä, suunnitteluvoimasuureet riittävät. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
Kotitehtävä 9b

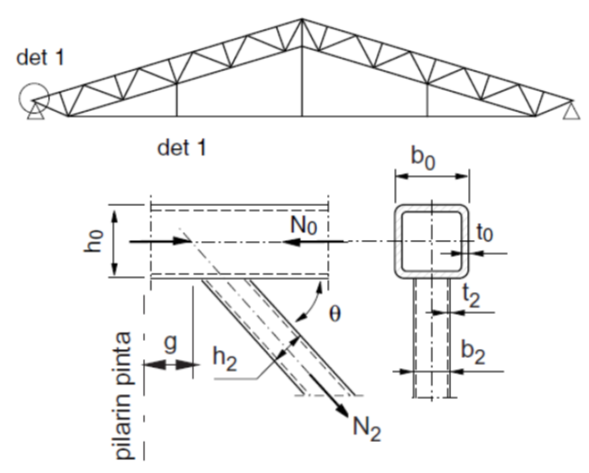

 | Laske kuvan Y-liitoksen kestävyys, kun ristikon yläpaarre on CFRHS 200x200x8 ja diagonaali CFRHS 120x120x6. Molemmat sauvat ovat teräslajia S420. Paarteen ja diagonaalin välinen kulma on 45 astetta. Yläpaarteessa on liitoksen kohdalla puristusta N0Ed = 936 kN ja momenttia MEd = 5kNm. Diagonaalisauvassa on vetoa N2Ed = 590kN. Laske ensin vahvistamattomana Y-liitoksena Rakenneputket-käsikirjan taulukon 11.3.1 avulla, ja tarvittaessa uudelleen vahvistettuna Y-liitoksena Rakenneputket-käsikirjan taulukon 11.3.17 avulla. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
