BE132 - Betonin säilyvyys sekä halkeamaleveyden ja jännitysten rajoittaminen käyttörajatilassa

Luennolla jatketaan betonirakenteitten käyttörajatilasuunnittelun käsittelyä: aiheena halkeamaleveyden ja jännitysten rajoittaminen käyttörajatilassa, sekä teräsbetonin säilyvyyttä, joka liittyy varsinkin halkeamaleveyttä koskeviin vaatimuksiin.

Tällä ensimmäisellä videolla käsitellään käyttörajatilan kuormista johtuvien jännitysten rajoittamista.

Toisella videolla otetaan lyhyt katsaus teräsbetonin säilyvyyteen, erityisesti siitä näkökulmasta mikä vaikuttaa uuden betonirakenteen käyttörajatilasuunnitteluun.

Kirjaudu sisään nähdäksesi videoluennon.

Kolmannella videolla opitaan laskemaan betonirakenteen halkeamaleveys käyttörajatilassa, sekä rajoittamaan halkeamaleveyttä taulukkomitoituksen keinoin, jos varsinaista halkeamaleveyttä ei syystä tai toisesta haluta laskea tarkemmin.

Kirjaudu sisään nähdäksesi videoluennon.

Harjoitustehtävä 1

tutorial picture

Kuvassa on kylmän pysäköintihallin välipohjapalkki (380x680, C30/37). Palkin jänneväli L = 9,0 metriä, ja sitä kuormittaa pysäköintitason painosta johtuva gEk = 24 kN/m sekä F-luokan hyötykuormasta johtuva qEk,lk.F = 10 kN/m. Pääraudoitus on 5ø25 (B500B), haat ø8 (B500B).

Palkki on sateelta suojattuna kylmässä pysäköintihallissa, johon voi tulla lunta ja maantiesuolaa ajoneuvojen renkaissa. Suunniteltu käyttöikä on 50 vuotta. Virumalukuna voit käyttää arvoa 1,6.

Vastaa kysymyksiin:
a) Mikä on palkin rasitusluokka?
b) Tarvitseeko ominaiskuormista johtuvaa betonijännitystä rajoittaa? Tarkista jännitys tarvittaessa.
c) Tarkista betonin jännitys pitkäaikaiskuormista. Ylittyykö raja-arvo? [tämä tarkistusautomaatille]
d) Tarkista teräsjännitys pitkäaikaiskuormista. Ylittyykö raja-arvo?

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

Harjoitustehtävä 2

tutorial picture

Kuvan palkkia (280x380, C35/45) kuormittaa rakenteiden painosta johtuva viivakuorma gEk = 22 kN/m ja luokan A hyötykuorma qEk = 7,2 kN/m. Jänneväli L = 6,0 m ja ulokkeen pituus C = 2,0 m. Seuraamusluokka on CC2 ja rasitusluokka XC2. Virumalukuna voit käyttää arvoa 2,0.

Selvitä halkeamaleveyden taulukkomitoituksen avulla, tarvitseeko yläpinnan raudoituksen (3ø16, B500B) tankokokoa pienentää ja tankojen määrää lisätä halkeamaleveyden pienentämiseksi. (Anna tarkastusautomaatille suurin ”sallittu” tangon halkaisija)

Ota tarkasteluissa huomioon myös hyötykuorman liikkuvuus 100%, ja sen vaikutus momenttipinnan muotoon.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

Harjoitustehtävä 3

tutorial picture

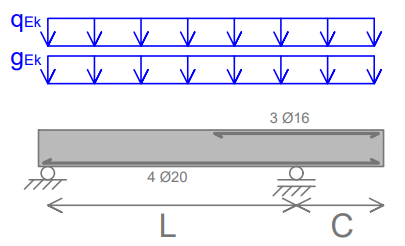

Kuvan palkkia (280x380, C35/45) kuormittaa rakenteiden painosta johtuva viivakuorma gEk = 22 kN/m ja luokan A hyötykuorma qEk = 7,2 kN/m. Jänneväli L = 6,0 m ja ulokkeen pituus C = 2,0 m. Seuraamusluokka on CC2 ja rasitusluokka XC2. Virumalukuna voit käyttää arvoa 2,0.

Laske suoralla menetelmällä halkeamaleveys palkin alapinnalla kentässä raudoituksen 4ø20 (B500B) kohdalla. Ylittyykö rasitusluokan mukainen raja-arvo?

Ota tarkasteluissa huomioon myös hyötykuorman liikkuvuus 100%, ja sen vaikutus momenttipinnan muotoon.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
