BE121 - Betonipalkin taivutus
Luennon aiheena on betonipalkin taivutuskestävyys murtorajatilassa. Ensimmäisellä videolla opitaan, mikä on normaaliraudoitettu betonipalkki, ja opitaan kaikkein yksinkertaisin (ja vain vähän tyhmä) tapa palkin taivutuskestävyyden laskemiseen.
Toisella videolla käydään läpi kaksi hyvää laskuesimerkkiä palkin mitoituksesta suhteelliseen momenttiin perustuvilla laskukaavoilla, joka on suositeltu (ei lainkaan tyhmä) tapa taivutetun palkin laskemiseen. Esimerkeistä yksi on 'analyysitehtävä' ja yksi 'mitoitustehtävä'.
Kolmannella videolla käsitellään puristusraudoitettua betonipoikkileikkausta, eli miten puristusraudoituksen avulla voidaan yrittää saada normaaliraudoitetuksi palkki, joka on vaarassa mennä yliraudoitetuksi suuren vetoteräsmäärän takia.
Neljännellä videolla opitaan soveltamaan taivutetun palkin mitoituskaavoja myös muihin, kuin suorakaiteen muotoisiin betonipoikkileikkauksiin.
Harjoitustehtävä 1

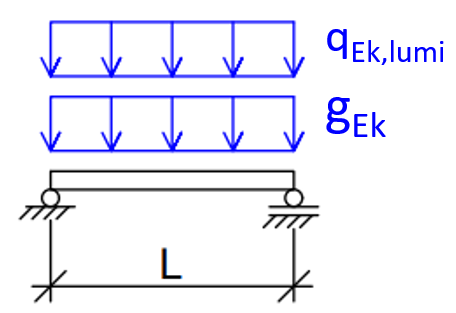

 | Kuvan palkin korkeus on 580 mm ja leveys 380 mm. Betonilaatu on C35/45 ja hakateräkset laatua B500B. Palkin jänneväli L = 8,0 m, seuraamusluokka on CC2 ja betonirakenteiden rasitusluokka on XC3,4. Määritä palkkiin sopiva taivutusraudoitus, kun sitä kuormittaa rakenteiden painosta johtuva kuorma gEk = 33 kN/m lumikuorma qEk.lumi = 10,8 kN/m. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
Harjoitustehtävä 2

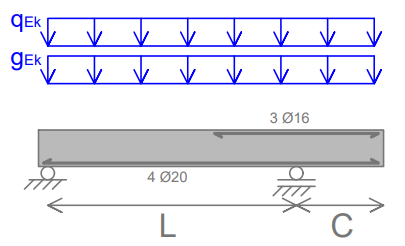

 | Kuvan palkkia (280x380, C35/45) kuormittaa rakenteiden painosta johtuva viivakuorma gEk = 22 kN/m ja luokan A hyötykuorma qEk = 7,2 kN/m. Jänneväli L = 6,0 m ja ulokkeen pituus C = 2,0 m. Seuraamusluokka on CC2 ja rasitusluokka XC2. Laske, kestääkö alapinnan raudoitus (4ø20, B500B) aukkoon syntyvän taivutusmomentin. Hyötykuorman liikkuvuutta ei tarvitse ottaa yhdistelyissä huomioon, voit olettaa saman kuorman koko palkin matkalle. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
Harjoitustehtävä 3
 | Kuvan palkkia (280x380, C35/45) kuormittaa rakenteiden painosta johtuva viivakuorma gEk = 22 kN/m ja luokan A hyötykuorma qEk = 7,2 kN/m. Jänneväli L = 6,0 m ja ulokkeen pituus C = 2,0 m. Seuraamusluokka on CC2 ja rasitusluokka XC2. Laske, kestääkö yläpinnan raudoitus (3ø16, B500B) tuelle syntyvän taivutusmomentin. Hyötykuorman liikkuvuutta ei tarvitse ottaa yhdistelyissä huomioon, voit olettaa saman kuorman koko palkin matkalle. Vihje: Alapinnan raudoitusta ei tarvitse ottaa laskelmissa puristusraudoituksena huomioon, jos palkki on muutenkin normaaliraudoitettu. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
Harjoitustehtävä 4

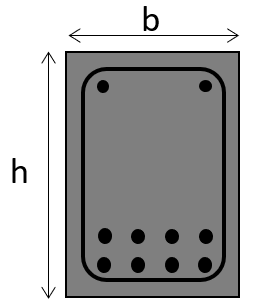

 | Laske kuvan palkin taivutuskestävyys, kun vetopuolella on raudoitus 8Ø20, puristuspuolella 2Ø16, ja hakaraudoituksena 8 mm haat. Palkin korkeus h = 480 mm ja leveys b = 280 mm. Betonilaatu on C30/37, betonin maksimi raekoko 16 mm, ja betonin rasitusluokka on XC3,4. Teräslaatu on B500B ja betonirakenteiden toteutusluokka 2. |
TarkastusautomaattiKirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia. |
Malliratkaisu
